フォトマスク、レチクルを主導でピックアップし、ハンドリング・搬送するための専用ツール。用途に応じて3種類のモデルを準備しています。

WHS-L1は、同期グリッパーを備えた密閉型ギアボックスを搭載し、フォトマスクとレチクルを側面の接線方向から精密にハンドリングします。これは、精度と最小限の接触が不可欠なシナリオに最適です。

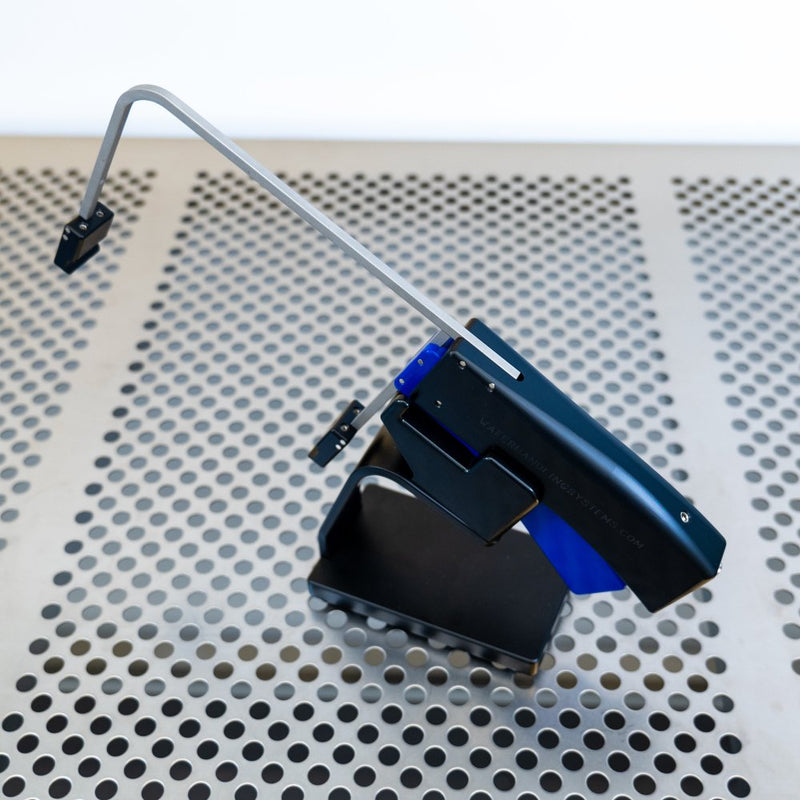

WHS-L2は水平オフセット用途向けに設計されており、WHS-L1が適さない場合に柔軟に対応します。

WHS-L3 は、高度な極端紫外線 (EUV) マスクを扱うために作られており、EUV レチクル ポッドとシームレスにインターフェースする 4つの薄型グリッパーを備え、安定性とセキュリティを確保します。

l  ノーマリークローズの接線方向ハンドリング

l  接地パスを備えた帯電防止構造

l  人間工学に基づいた左右どちらの手でも使用可能

l  グリップ力調整可能

l  用途：搬送、検査、マスクアライナー、洗浄

l  卓上ホルダー付属

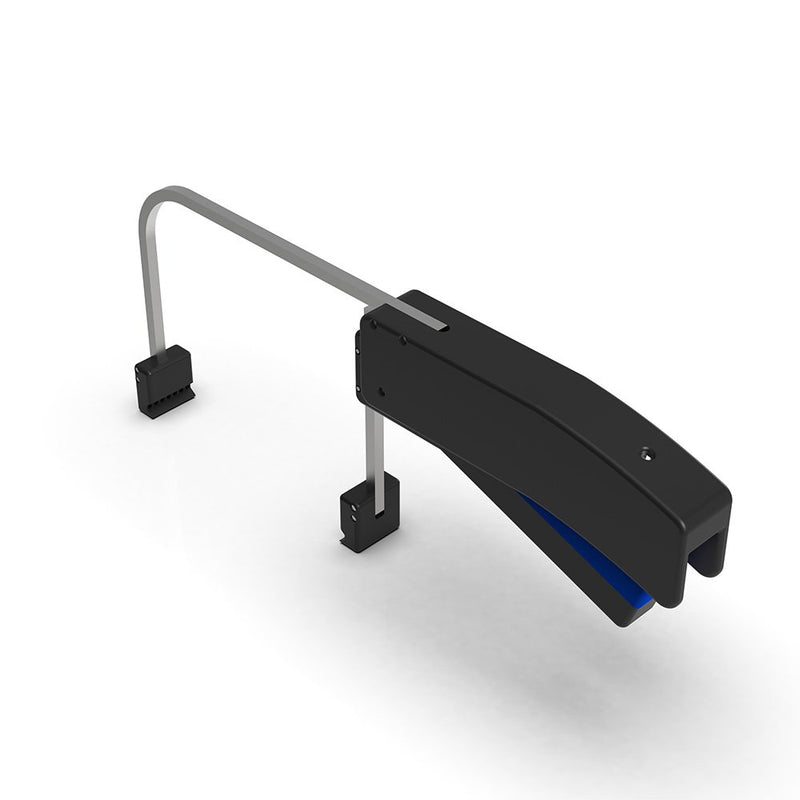

Horizontal Offset Mask Handling Mechanical Pick (WHS-L2) 5x5x0.090 Photomasks and Reticles

Specifications

Brand：WHS

Product Number：WHS-L2-5090

Material：Antistatic Polyoxymethylene

Mask Size：5x5x0.090

Grip hold：Horizontal grip

Holder：With holder

Handling：Normally closed

Material gripper insert：Viton elastomer

Cleanroom designation：ISO 3 (Class 1 FS209E)

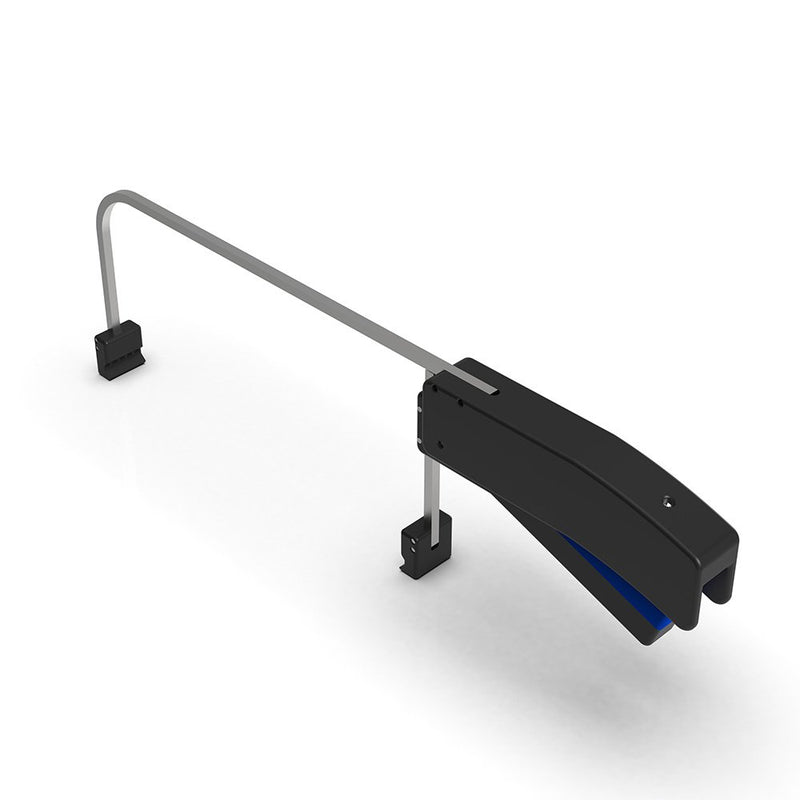

Horizontal Offset Mask Handling Mechanical Pick (WHS-L2) 6x6x0.120 Photomasks and Reticles

Specifications

Brand：WHS

Product Number：WHS-L2-6120

Material：Antistatic Polyoxymethylene

Mask Size：6x6x0.120

Grip hold：Horizontal grip

Holder：With holder

Handling：Normally closed

Material gripper insert：Viton elastomer

Cleanroom designation：ISO 3 (Class 1 FS209E)

Horizontal Offset Mask Handling Mechanical Pick (WHS-L2) 6x6x0.250 Photomasks and Reticles

Horizontal Offset Mask Handling Mechanical Pick (WHS-L2) 7x7x0.120 Photomasks and Reticles

Specifications

Brand：WHS

Product Number：WHS-L2-7120

Material：Antistatic Polyoxymethylene

Mask Size：7x7x0.120

Grip hold：Horizontal grip

Holder：With holder

Handling：Normally closed

Material gripper insert：Viton elastomer

Cleanroom designation：ISO 3 (Class 1 FS209E)

Horizontal Offset Mask Handling Mechanical Pick (WHS-L2) 7x7x0.150 Photomasks and Reticles

Specifications

Brand：WHS

Product Number：WHS-L2-7150

Material：Antistatic Polyoxymethylene

Mask Size：7x7x0.150

Grip hold：Horizontal grip

Holder：With holder

Handling：Normally closed

Material gripper insert：Viton elastomer

Cleanroom designation：ISO 3 (Class 1 FS209E)

Horizontal Offset Mask Handling Mechanical Pick (WHS-L2) 9x9x0.120 Photomasks and Reticles

Specifications

Brand：WHS

Product Number：WHS-L2-9120

Material：Antistatic Polyoxymethylene

Mask Size：9x9x0.120

Grip hold：Horizontal grip

Holder：With holder

Handling：Normally closed

Material gripper insert：Viton elastomer

Cleanroom designation：ISO 3 (Class 1 FS209E)
